In questo articolo vi racconto come costruire un aeromodello radiocomandato “Combat” Messerschmitt BF109. Il kit che andremo a costruire è stato progettato e realizzato da Gianluca, aeromodellista esperto del Gruppo Modellistico Infernetto.
Si tratta di un modello ad ala bassa molto agile e divertente. Pur non essendo complicato da pilotare non è un aereo scuola e quindi lo vedo poco adatto ad un principiante. L’assemblaggio non è difficile e non richiede particolari abilità o strumenti, richiede comunque attenzione. Il tempo totale richiesto all’assemblaggio è di circa 5 ore.
I modelli Combat sono utilizzati per competizioni specifiche. La gara combat vede l’area di volo impegnata da più modelli in contemporanea. Ogni modello ha attaccato alla propria coda una fascetta di carta lunga dieci metri. Scopo della battaglia è tagliare le fascette degli avversari ed allo stesso tempo preservare la propria. Ovviamente vince chi alla fine del tempo di gioco ha la fascetta più lunga.
Come tutti i modelli Combat, anche il nostro BF109, non è dotato di carrello, quindi si lancia a mano e atterra sulla pancia.
Il peso finale del modello pronto al volo (quindi con tutte le componenti a bordo, batteria inclusa) è consigliato al di sotto dei 600 grammi. Sul fronte della limitazione del peso, se desiderate rendere il modello più resistente potete farlo inserendo longheroni in carbonio o altra fibra o con l’applicazione di nastro tramato. Vi consiglio di applicare una striscia di nastro nella parte bassa della fusoliera al fine di limitare i danni in fase di atterraggio, visto che come abbiamo detto in precedenza, non abbiamo il carrello.

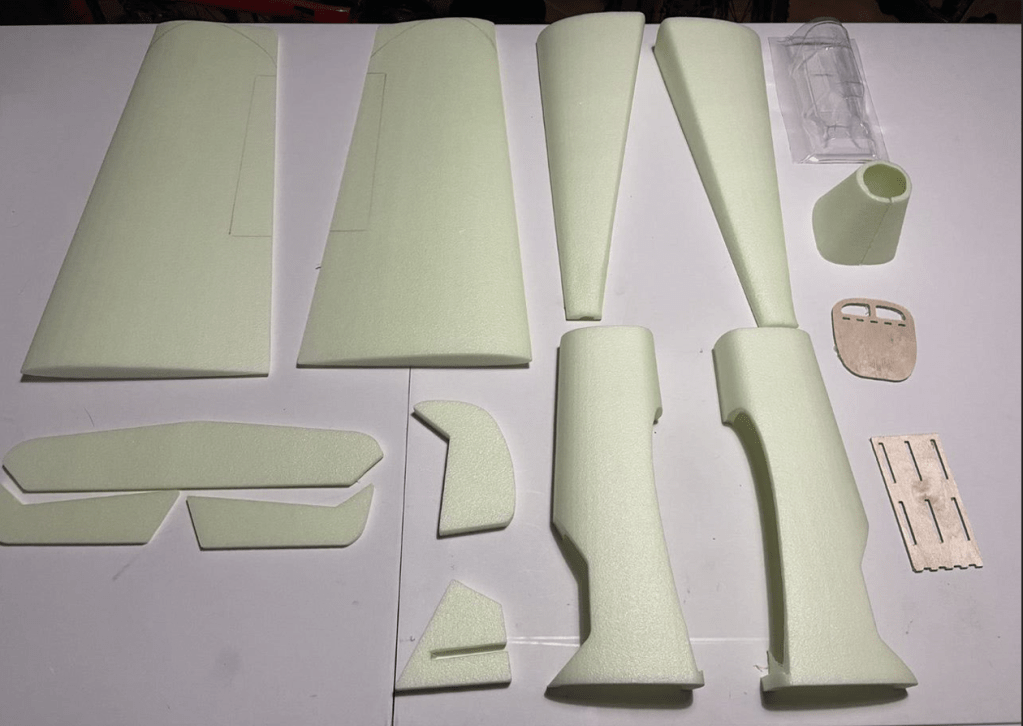

All’interno del kit che ci ha fornito Gianluca troviamo:
- Ala composta da due semiale in polestirele
- Fusoliera composta da quattro pezzi in polestirele
- Timone e stabilizzazione in polestirele
- Cockpit in policarbonato
- Naca in polestirele
- Parafiamma e supporto batteria in multistrato di betulla
- Manuale

Adesso che abbiamo il kit sul tavolo vediamo di quali altri componenti e materiali abbiamo bisogno. Di seguito vi riassumo i materiali che ho utilizzato io, ovviamente siete liberi di usare i materiali che preferite, purchè con caratteristiche e prestazioni paragonabili.
| Materiale | Quantità | |
| Listello in carbonio pieno 0,5x3x1000 mm | 2 | Apri |
| ESC per motore brushless | 1 | Apri |
| Motore brushless 3S 1300kv | 1 | Apri |
| Microservi | 4 | Apri |
| Batteria LIPO 3S 1800 mAh | 1 | Apri |
| Tiranti per leverismi | 1 | Apri |
| Nastro tramato | 1 | Apri |
| Magneti 5×5 | 1 | Apri |
| Squadrette | 2 | Apri |
| Forcelle | 1 | Apri |
| Cementite | 1 | Apri |
| Attivatore per cianoacrilato | 1 | Apri |
| Cianoacrilato | 2 | Apri |
| Elica 9×5 | 1 | Apri |
| Prolunga Y per servi alettoni | 1 | Apri |
| Ricevente adatta al proprio radiocomando | 1 |
Oltre al kit e al materiale da comprare elencato sopra, per l’assemblaggio ho utilizzato alcuni componenti e utensili che ho stampato in 3D. Si tratta del supporto motore, del meccanismo di chiusura magnetico del vano batteria e di un attrezzo per tagliare a 90 e 30 gradi utilizzato per le superfici mobili. Consiglio di stampare tutti i pezzi in PETG con infill al 30%.

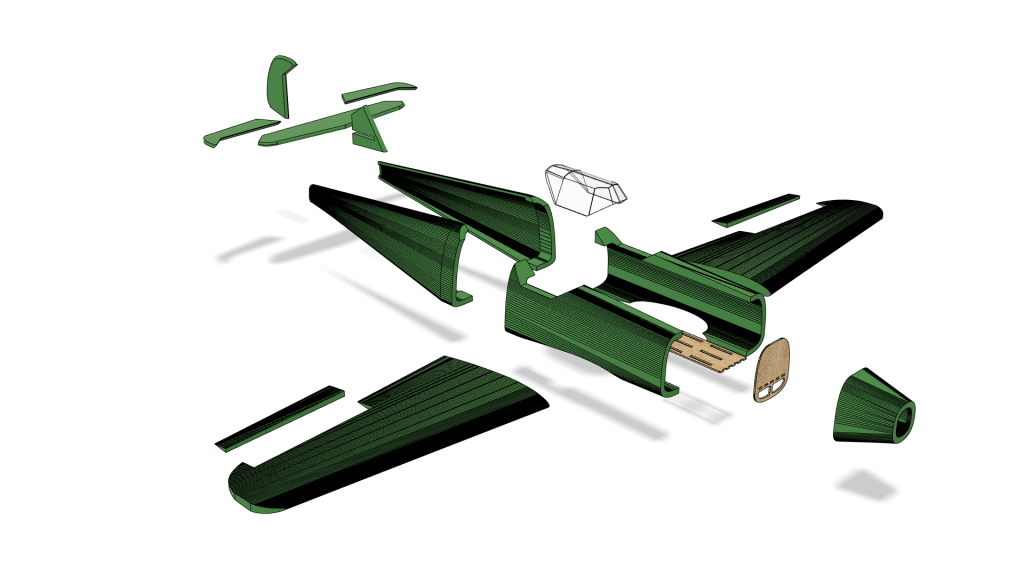

Adesso che abbiamo tutto quello che ci serve, passiamo alla costruzione del nostro modello. Questo è l’esploso del nostro BF109.

Attenzione!
Per incollare ho deciso di utilizzare il cianoacrilato per motivi di tempo. Questa tecnica permette di fare tutto più velocemente ma bisogna essere rapidi nel posizionare le componenti da incollare ed immediatamente fissare il ciano con l’attivatore; il ciano infatti tende a scogliere il polestirele. Se non avete fretta potete incollare usando il Vinavil 59 o una colla acetovinilica.
La fusoliera
I quattro pezzi che compongono la fusoliera devono essere uniti; prima uniamo i gusci che compongono i due tronchi, quindi uniamo il tutto per ottenere la fusoliera.
Sotto vediamo i due tronchi assemblati, pronti per essere uniti.

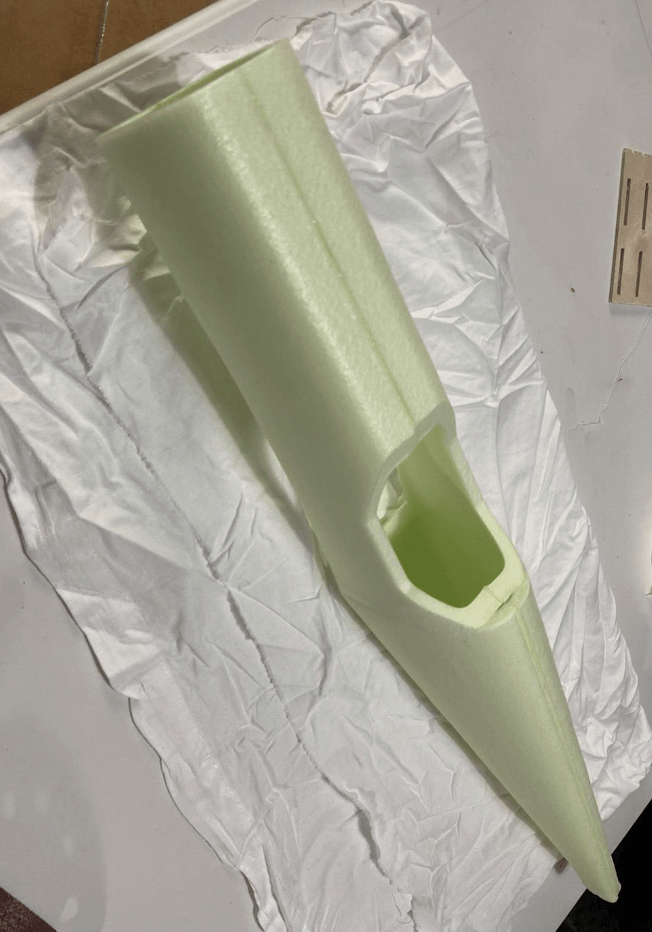

Sotto vediamo la fusoliera assemblata.

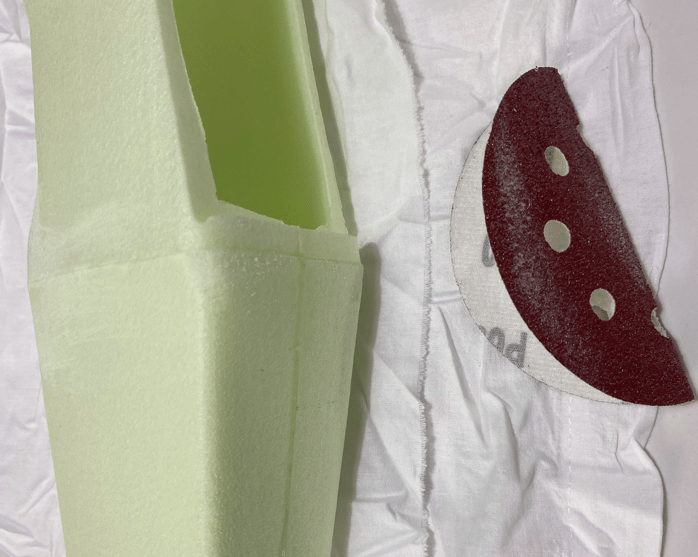

Una volta che la fusoliera è assemblata andiamo a carteggiare la giuntura tra i due tronchi e dove altro possa essercene bisogno. Per farlo utilizziamo carta vetrata 60-80. Non utilizziamo carte troppo sottili perché potrebbe danneggiarsi la superficie.

L’ala

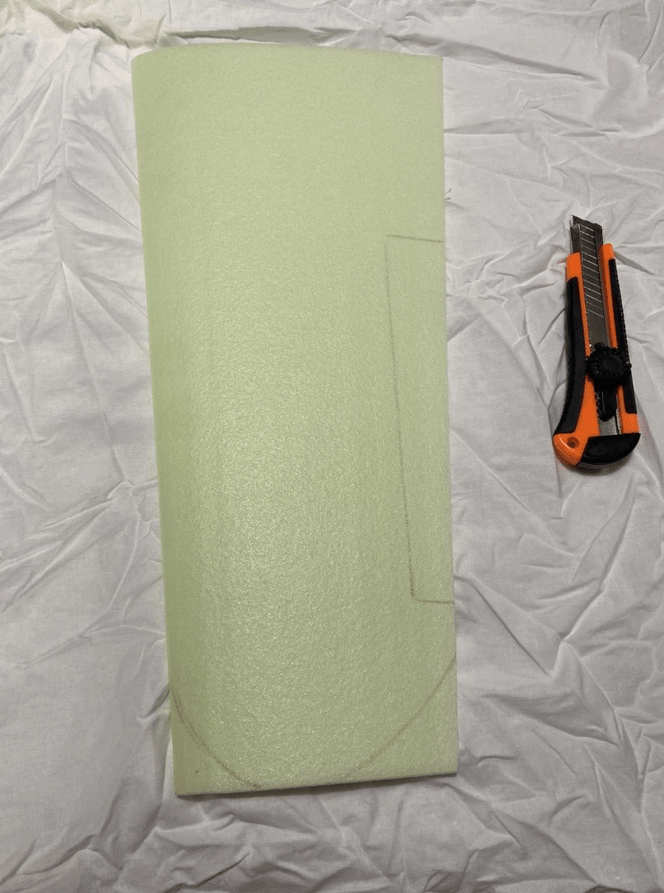

Le semiali presenti all’interno del kit devono essere sagomate alle estremità esterne e bisogna estrarre gli alettoni. Adesso vediamo come sagomare, più avanti vedremo come procedere per estrarre e lavorare le superfici mobili.

Utilizzando il taglierino rimuoviamo il materiale in eccesso, restando all’esterno della riga rossa; successivamente utilizzando la carta vetrata andremo ad arrotondare e sagomare meglio il bordo.

Le superfici mobili

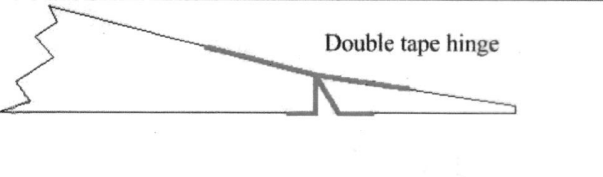

Il collegamento delle superfici mobili con le ali ho deciso di completarlo utilizzando il nastro tramato, nulla osta ad utilizzare altri strumenti, come ad esempio le classiche cerniere.
Utilizzando lo strumento stampato andremo a separare le superfici mobili dal resto della superficie praticando un taglio con un angolo di 30° rispetto alla perpendicolare del piano di lavoro. L’immagine sotto spiega meglio come procedere.

Sotto vediamo come utilizzare l’utensile per guidare il taglierino.

Una volta che abbiamo separato l’alettone dall’ala dobbiamo rimuovere dall’ala il materiale eccedente dalla lavorazione, operando un taglio a 90°. L’immagine che segue illustra come tra l’ala e l’alettone sia presente un vuoto necessario all’alettone per scendere liberamente.

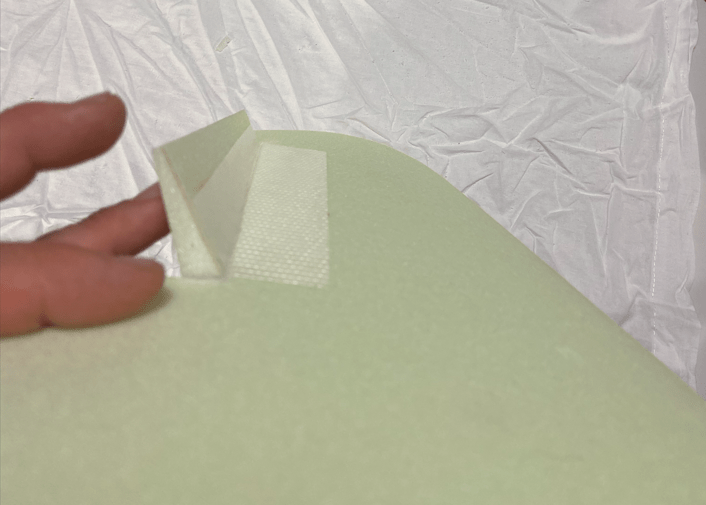

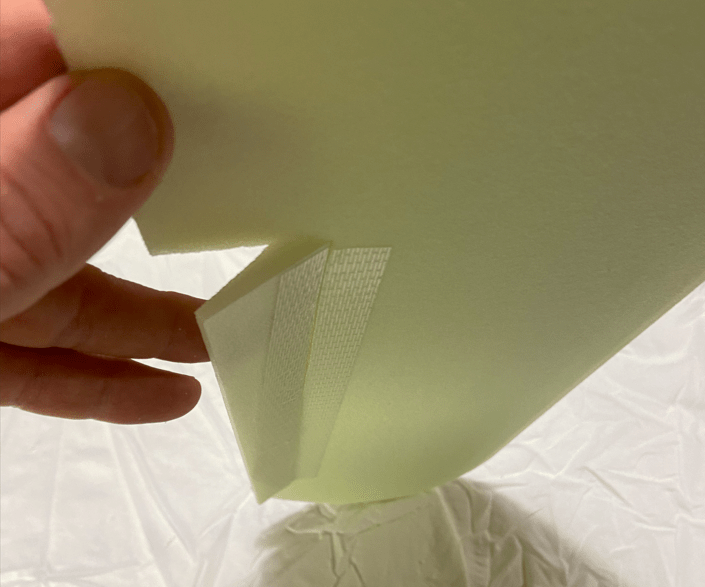

Utilizzando il nastro tramato andate ad unire l’ala e l’alettone. Lo stesso approccio verrà utilizzato per il timone e lo stabilizzatore.



Irrigidimento ali

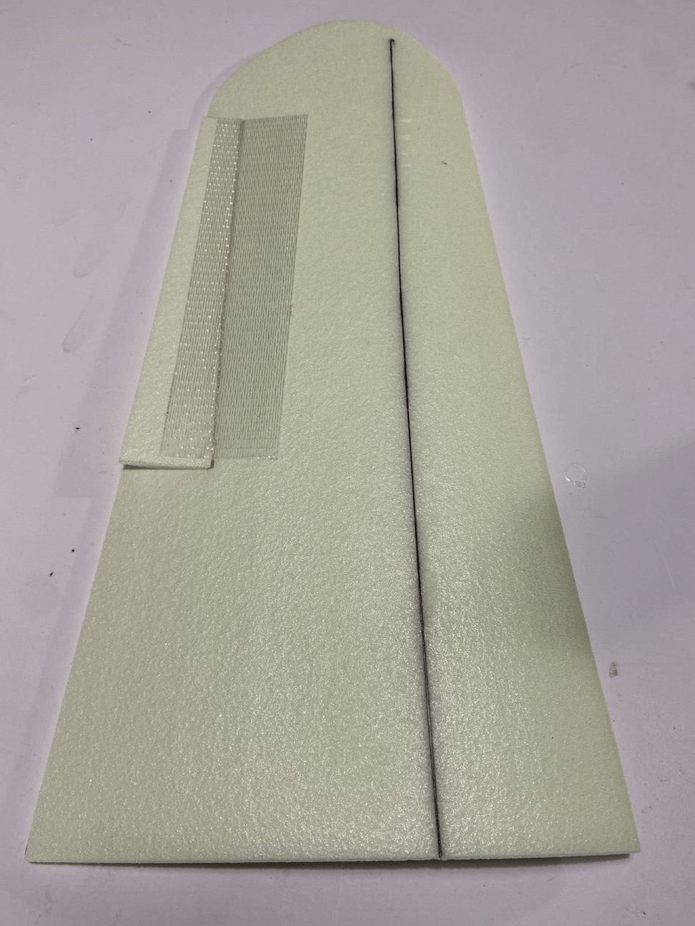

In questa fase andremo ad irrigidire le ali per mezzo dell’inserimento un listello di carbonio all’interno del polestirele. Ingloberemo una porzione di listello in ogni semiala (nella parte superiore), dopo aver ricavato una fessura utilizzando il taglierino, per irrigidirla. Una volta incollate le due semiale, andremo ad inserire un altro listello (questa volta nella parte inferiore) per irrobustire ulteriormente l’intera ala.
Il listello di irrigidimento della semiala verrà posizionato a 4 cm dal bordo d’entrata, misurato all’inizio della curva.

Incollaggio ala

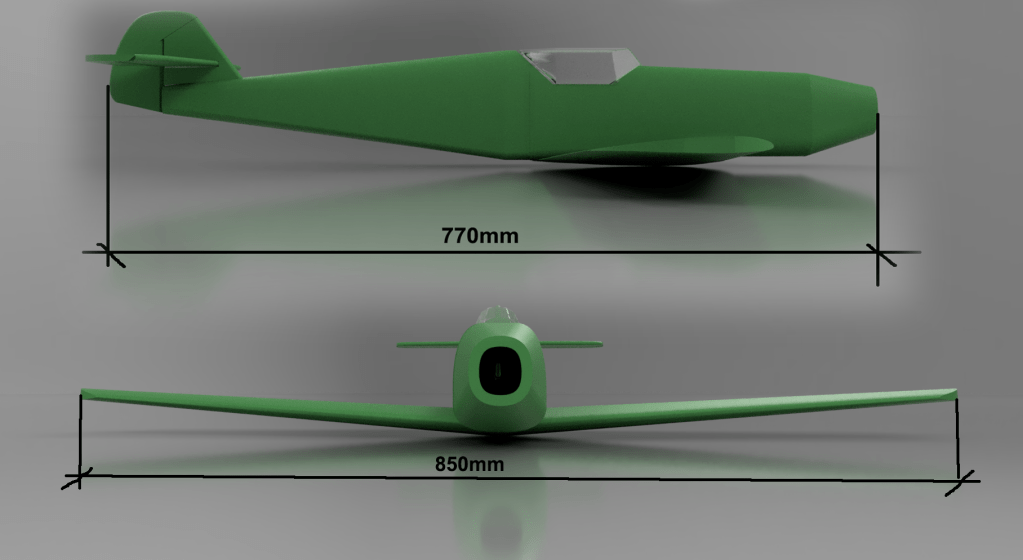

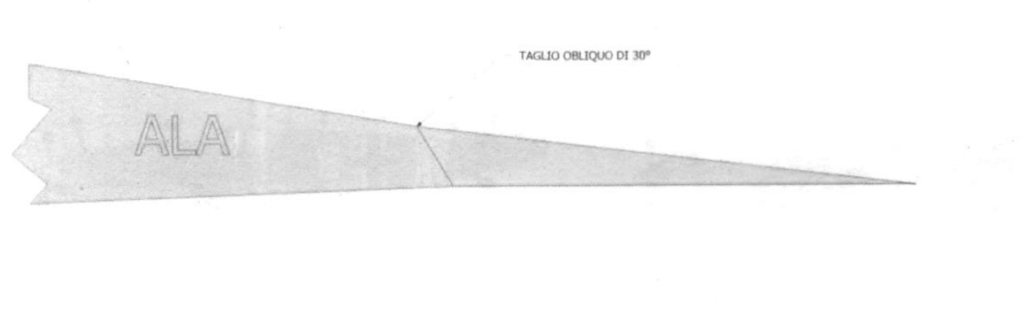

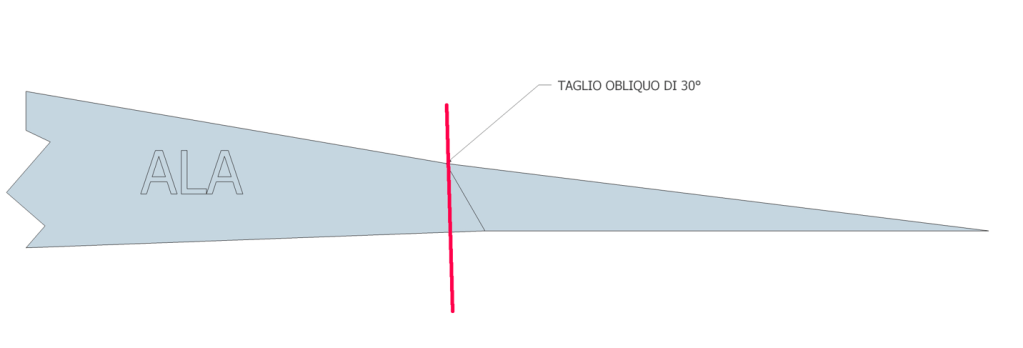

Di seguito trovate una serie di immagini che riportano indicazioni fondamentali per le dimensioni e proporzioni del modello.

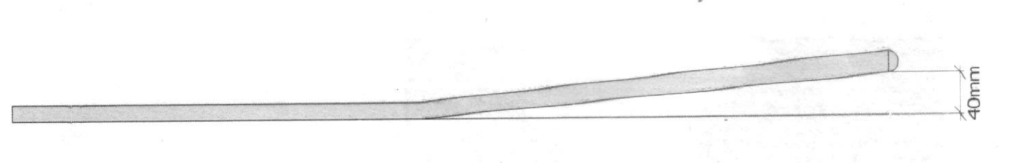

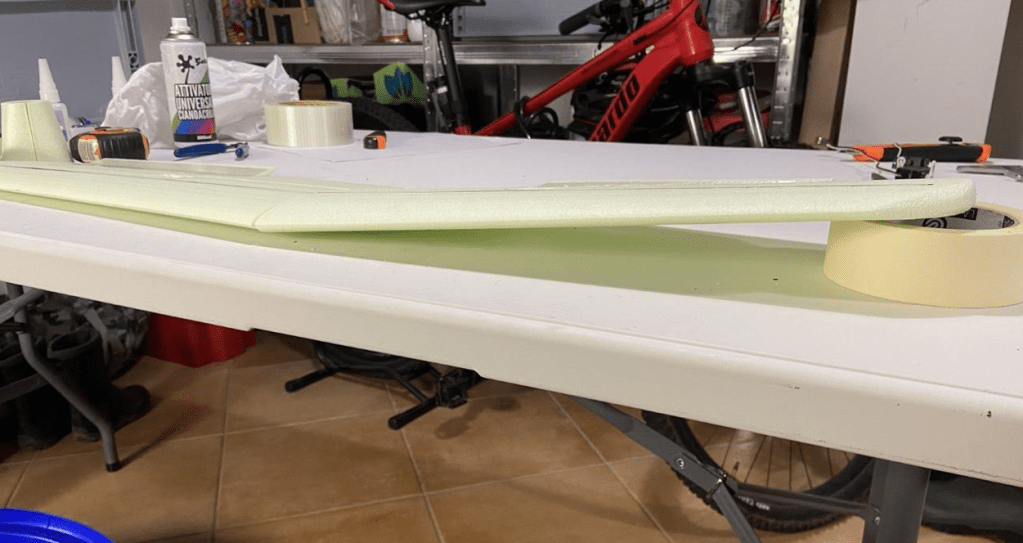

Carteggiamo la base delle due semiale per favorire la creazione di un angolo tra le due semiale. L’angolo che ho scelto per questo assemblaggio andrà a sollevare la punta dell’ala (non parallela al piano di appoggio) di 4cm. Si può optare per angoli maggiori, che renderanno il modello più reattivo anche se più instabile nel volo rovescio.

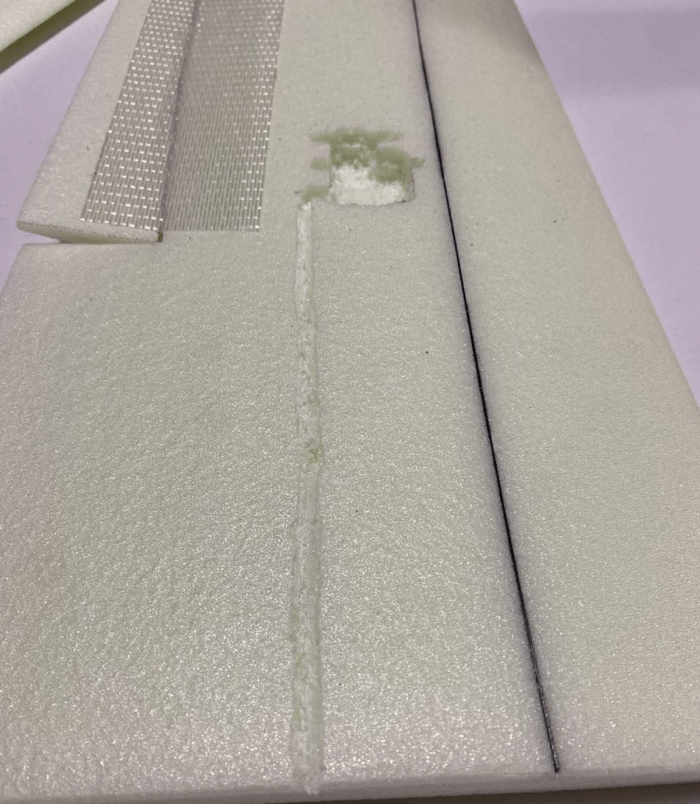

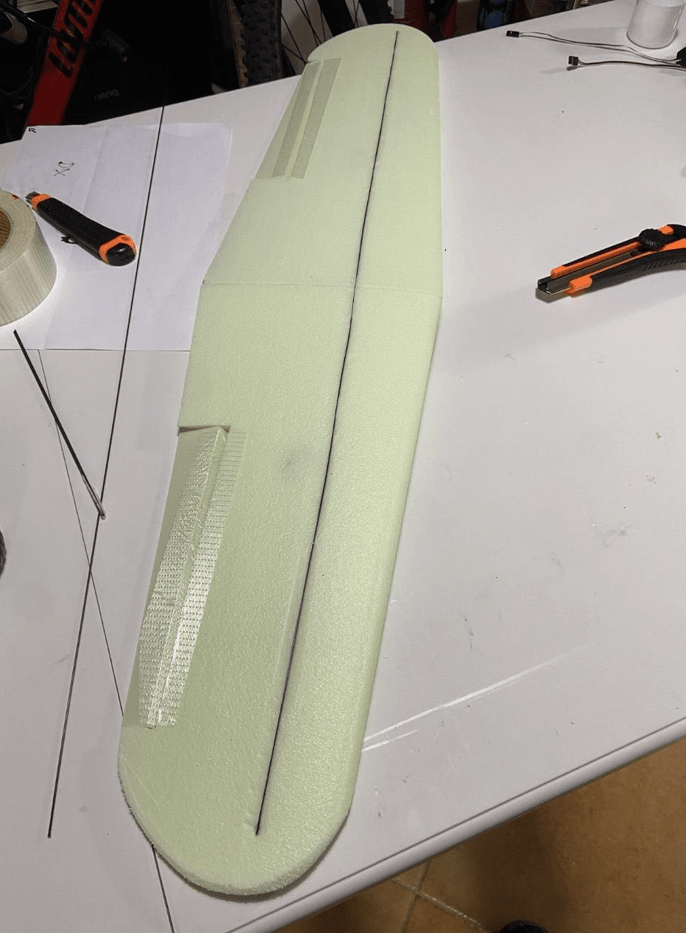

Fatto questo passiamo all’incollaggio e successivamente all’inserimento del listello di carbonio nella parte inferiore. Questo listello va posizionato nel lato inferiore a 5 cm dal bordo d’entrata, misurato all’inizio della curva.
Utilizzate del nastro di carta per fissare temporaneamente il listello durante il tracciamento della fessura in cui verrà sussivamente inserito di taglio.



Per migliorare la stabilità e la resistenza all’usura consiglio di applicare un giro di nastro tramato al centro dell’ala.
Installazione superfici mobili
Utilizzando il nastro tramato andiamo a unire le superfici mobili come da disegno.

Apertura vani servi alettoni

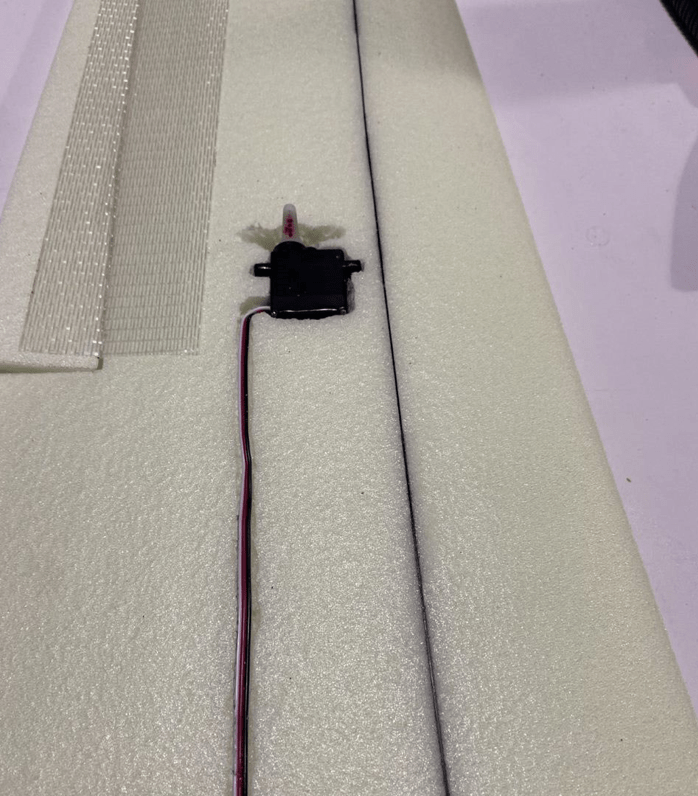

Visto che l’aereo non ha carrello e quindi atterra sulla pancia e sulle ali, i tiranti degli alettoni sono posizionati sulla superiore dell’ala, insieme ai relativi servi. In questa sezione vediamo come aprire i vani per posizionare i servi. Trovate una posizione che non dia fastidio agli irrigidimenti e vada bene per creare la tiranteria; io mi sono fatto una dima con un foglio di carta A4, girandolo lo uso per l’altra ala cosi sono certo di avere i servi nella stessa posizione.

Individuata la posizione, utilizzando una fresa, scavate quanto necessario.



Sempre utilizzando la fresa, scavate un piccolo passaggio per il cavo del servo.
Una volta finito con la fresa stendete un sottile strato di ciano nello scavo per irrigidire il tutto. Come il ciano sarà asciutto verificate che il servo si posizioni correttamente all’interno della sede ed eventualmente correggete con la fresa eventuali eccessi di ciano.

Installazione timone e stabilizzazione
Il timone e la stabilizzazione richiedono diversi passaggi.

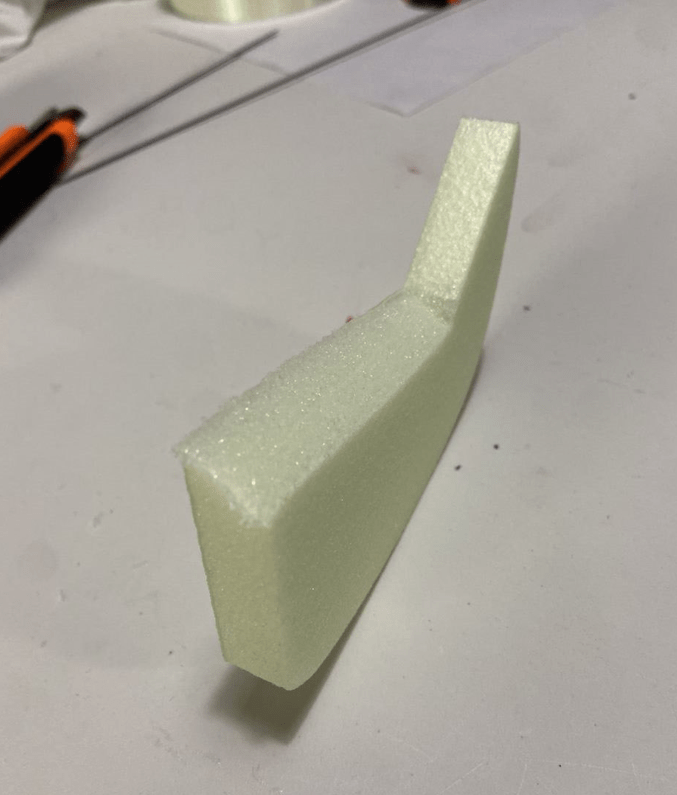

Come prima cosa smussiamo la superficie a contatto con il timone con una angolo di 45°.

Il bordo di entrata del timone e della stabilizzazione devono essere sagomate per favore la penetrazione aerodinamica.

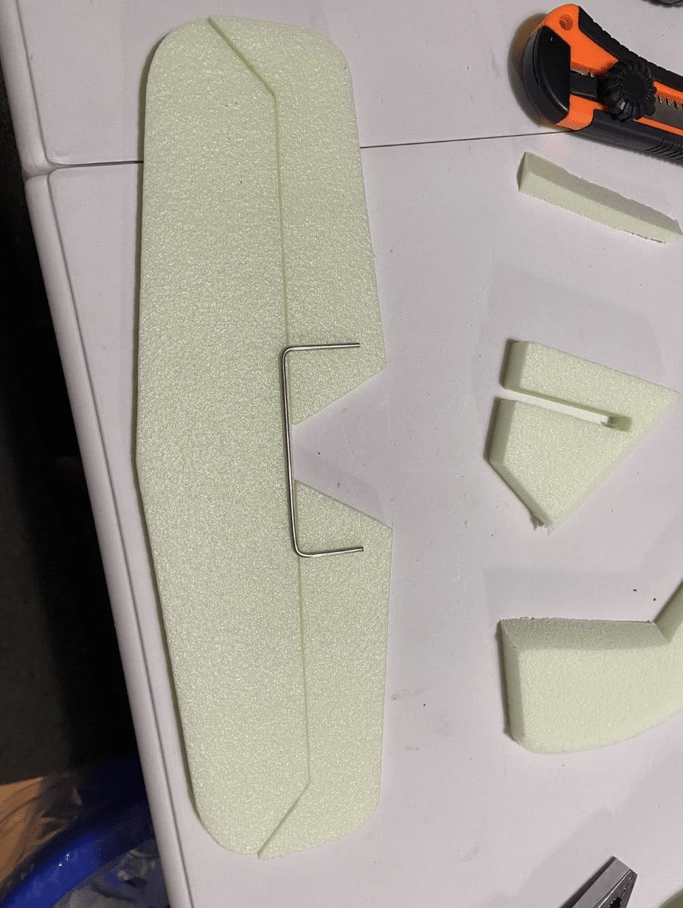

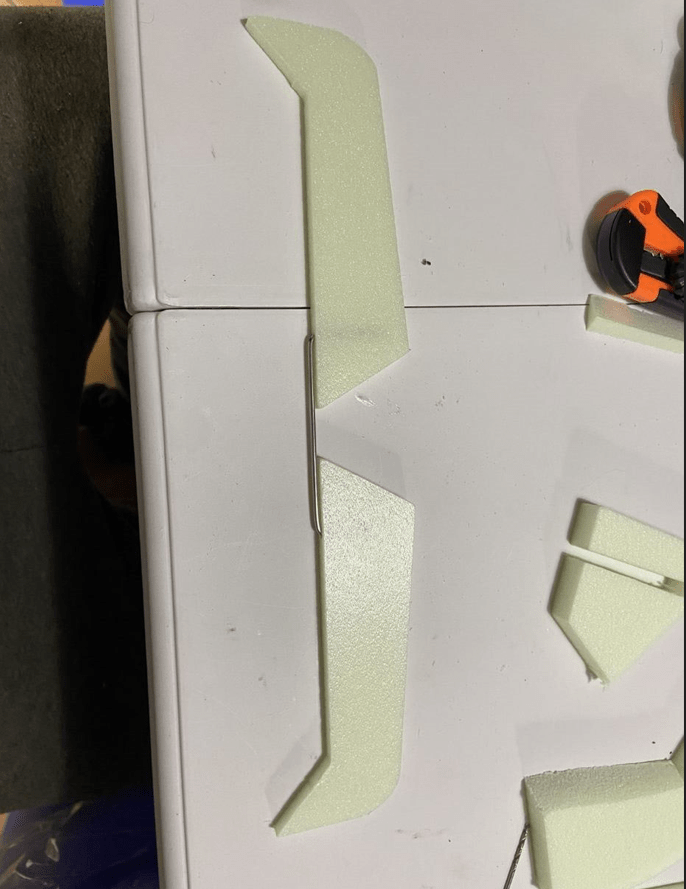

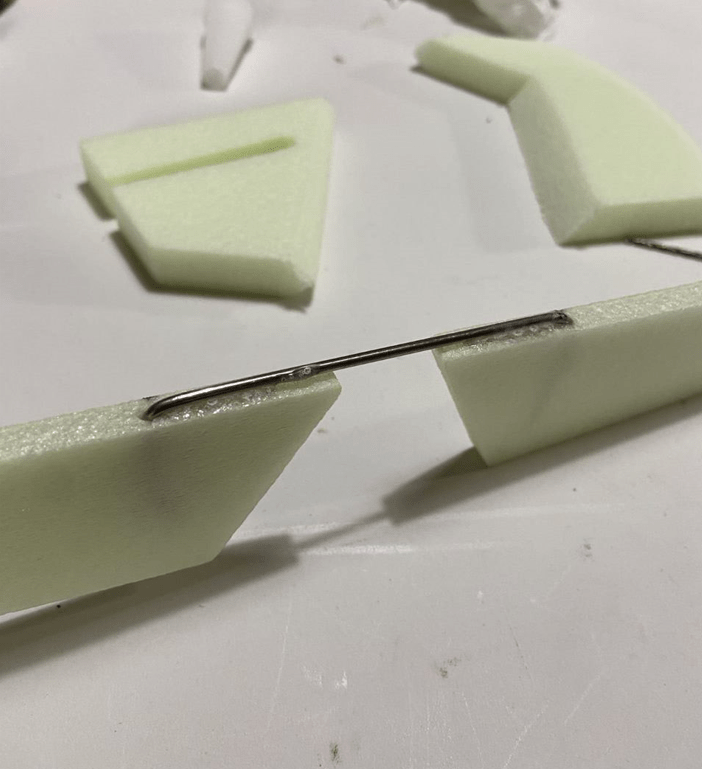

Le due parti che compongono la stabilizzazione devono essere unite tramite un tondino di metallo da 2mm, sagomata come in foto.


Mettete il ciano sul tondino prima di inserirlo e anche sulla parte esterna a contatto con le superfici. Ovviamente dopo esservi assicurati che tutto sia dritto.

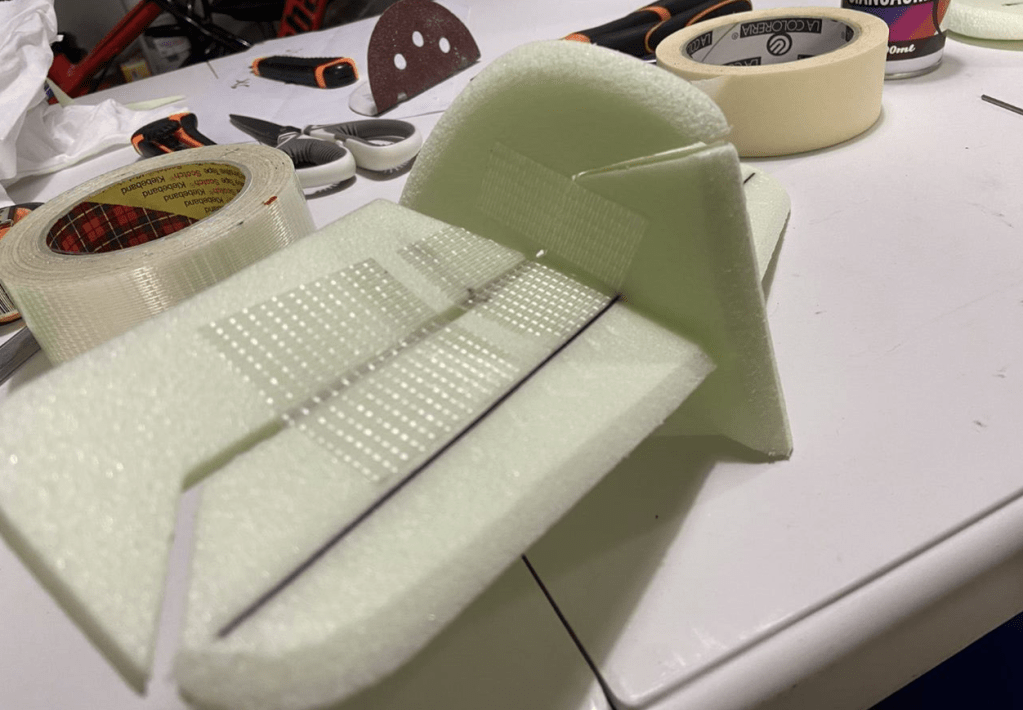

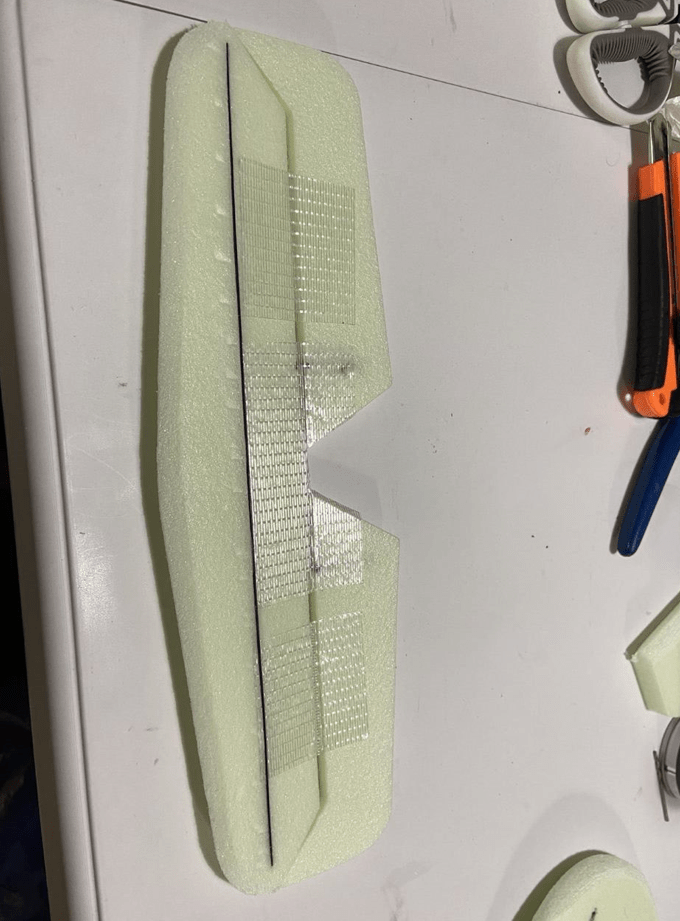

Utilizzando la stessa metodologia usata per gli alettoni, unite le componenti della stabilizzazione.

Così come abbiamo fatto per l’ala, anche la stabilizzazione deve essere irrigidita con un listello di carbonio.

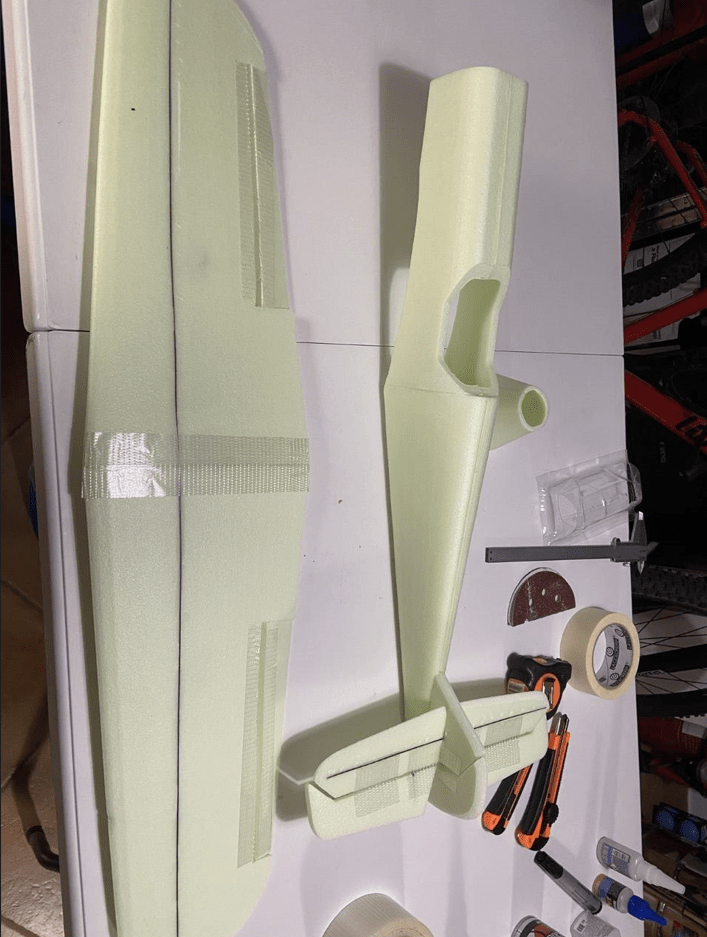

Incolliamo adesso timone e stabilizzazione. Il risultato atteso è quello nella foto qui sotto.

Una volta completato il timone possiamo incollarlo alla fusoliera, dopo aver carteggiato l’area dove andremo ad incollare il timone.

Il parafiamma

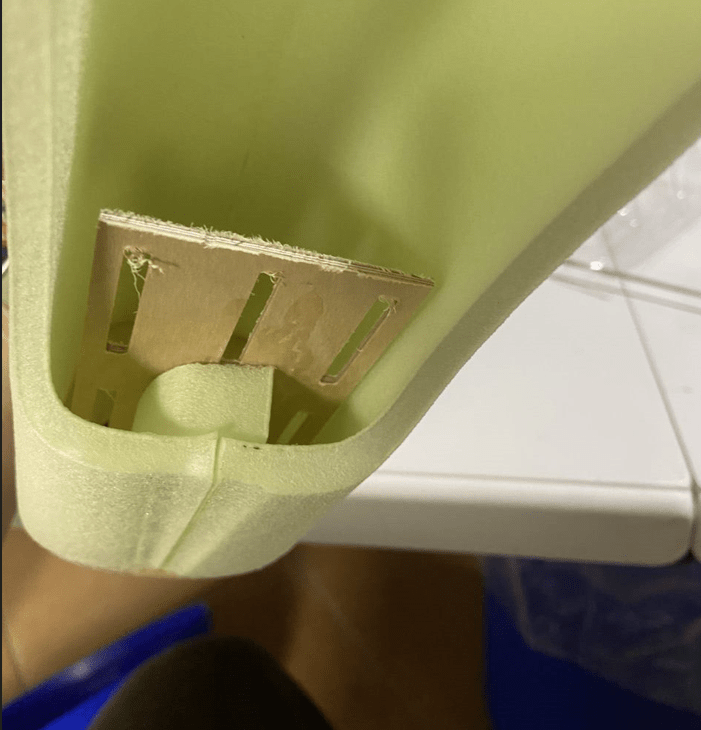

All’interno del kit vengono forniti il parafiamma ed il portabatterie, entrambi in multistrato di betulla. Questi due componenti devono essere incollati tra loro, prima di essere posizionati all’interno della fusoliera. Una volta incollato il parafiamma all’interno della fusoliera, vi consiglio di aggiungere sulla parte alta del porta batteria una striscia di velcro per assicurare il fissaggio della batteria.

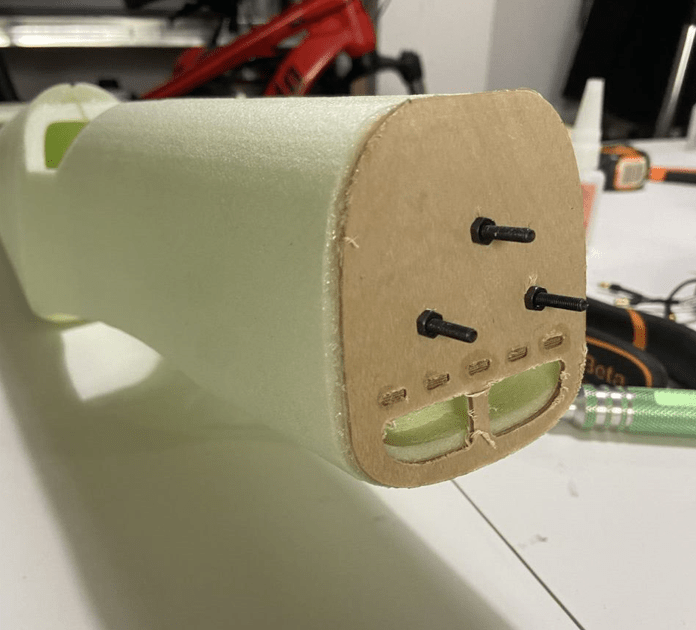

Per permettere l’installazione del supporto motore bisogna praticare i fori all’interno del parafiamma, così come illustrato nella foto sotto. Una volta che avete fatto il foro inserite delle viti 3×20 con relativa rondella e serrate con il dado.

A questo punto possiamo incollare il parafiamma alla fusoliera.

Consiglio di incollare un pezzo di materiale sagomato correttamente sotto il portabatterie. Questo per ridurre fortemente le vibrazioni del porta batteria e quindi lo stress alla giunzione con il parafiamma.

Fatto questo installiamo l’ESC e colleghiamolo al motore. Come vedete nella foto sotto, l’ESC viene posizionato sotto il porta batterie ed i cavi passano attraverso le fresature poste nella parte bassa del parafiamma.
Installazione motore

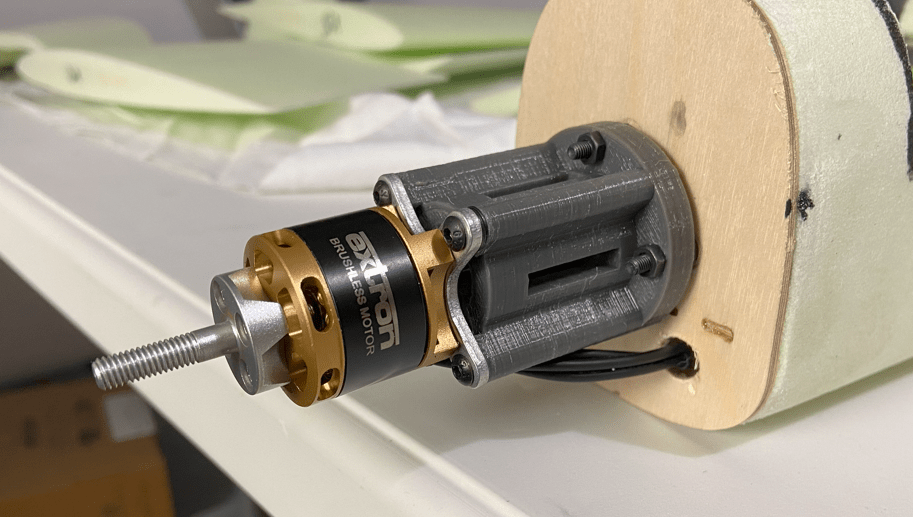

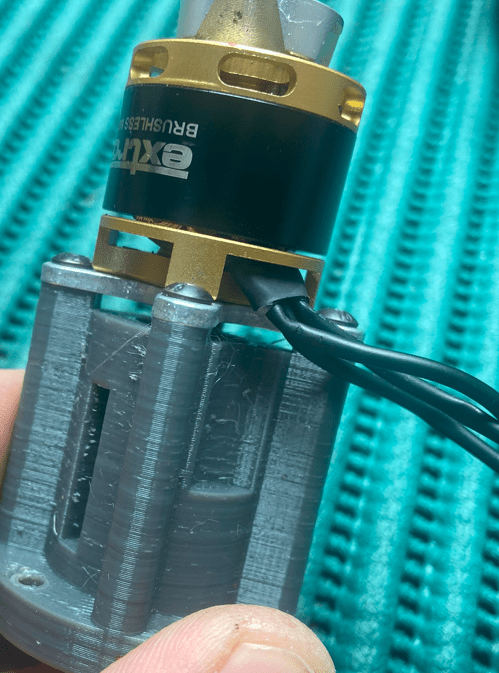

Per prima cosa installiamo il motore sul supporto stampato in PETG. Questo supporto presenta uno scasso che possiamo usare per eventualmente far passare i cavi del motore.

Per dare la giusta inclinazione al motore aggiungere 1.5mm tra il supporto in alto a destra (guardando il motore da davanti) ed il supporto.

Il motore, visto da davanti, deve girare in sento antiorario. Se così non fosse modificate i collegamenti del motore con l’ESC.
Apertura vano batteria
Usando il taglierino dobbiamo aprire un’apertura che permetta di accedere al vano per l’installazione e rimozione della batteria.
Consiglio di usare un foglio rettangolare di dimensione 100x90mm, piegarlo a metà e usare la riga della piega per allinearlo alla riga della saldatura dei due gusci.

La foto di seguito mostra l’apertura che ho realizzato sul mio modello.
Dopo aver realizzato l’apertura ed il relativo portello, passiamo al meccanismo di blocco. Tra le componenti da stampare in 3D trovare questi quattro supporti all’interno del quali andare a posizionare i magneti. Prima di inserire il magnete nella sede del supporto stampato applicate una goccia di ciano. Assicuratevi che le polarità dei magneti coincidano, prima di incollarli.

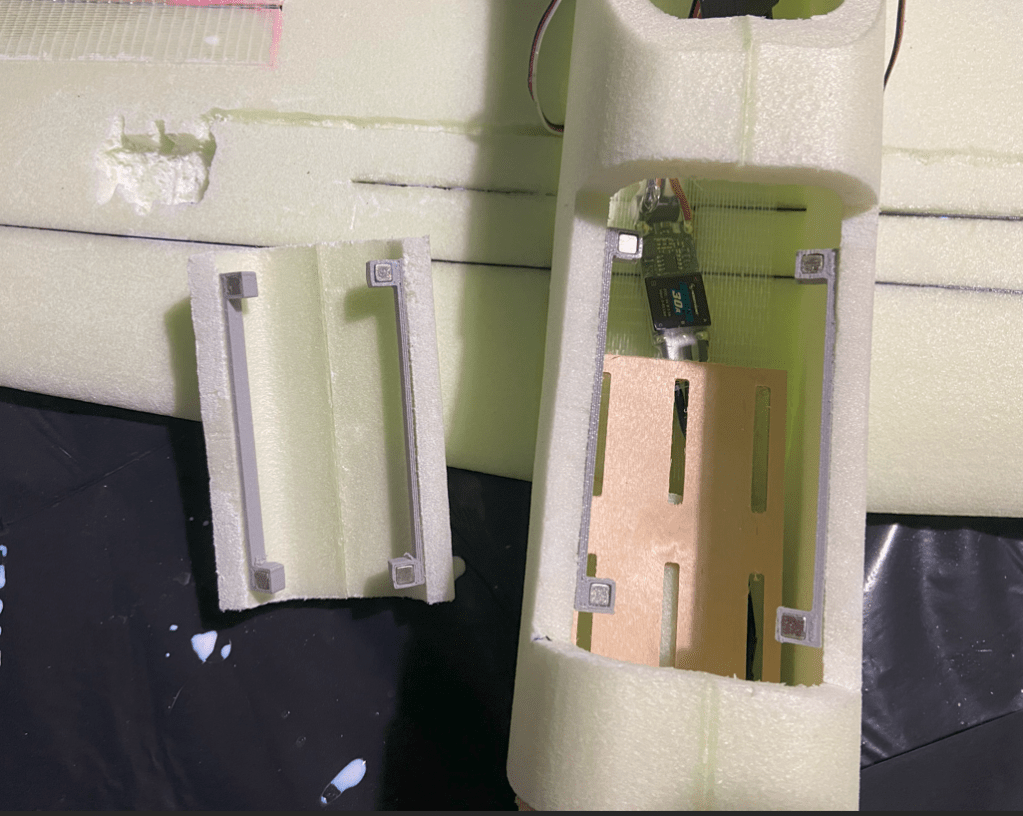

Quando saranno pronti i quattro supporti potremmo provvedere ad incollarli all’interno del vano, come mostrato nella foto che segue.

Installazione ala

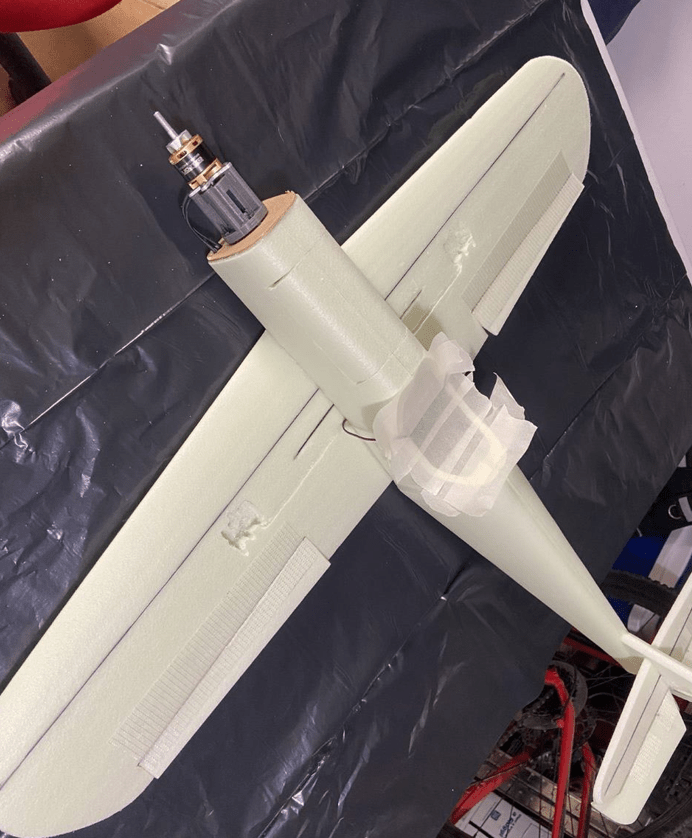

Per incollare l’ala alla fusoliera girate il modello e allineate la saldatura dell’ala con quella della fusoliera. Incolliamo nelle giunzioni in alto ed in basso tra l’ala e la fusoliera.

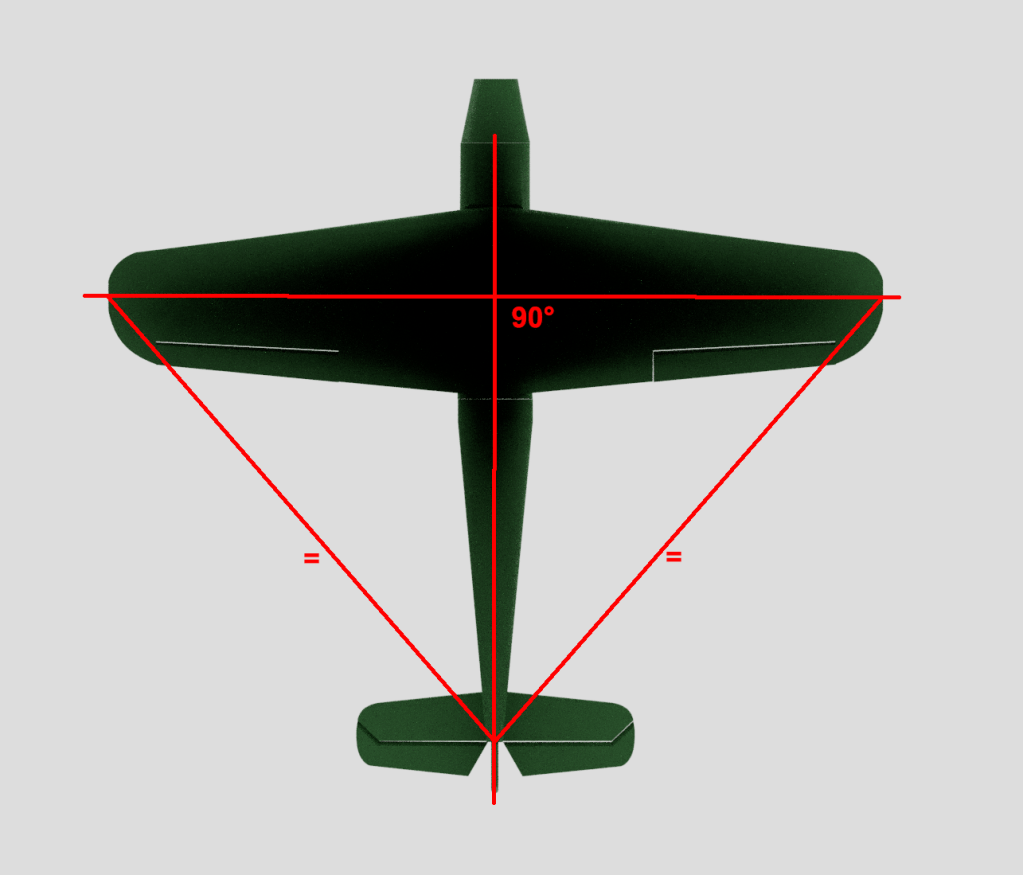

Prima di procedere con l’incollaggio accertiamoci che l’ala sia dritta.

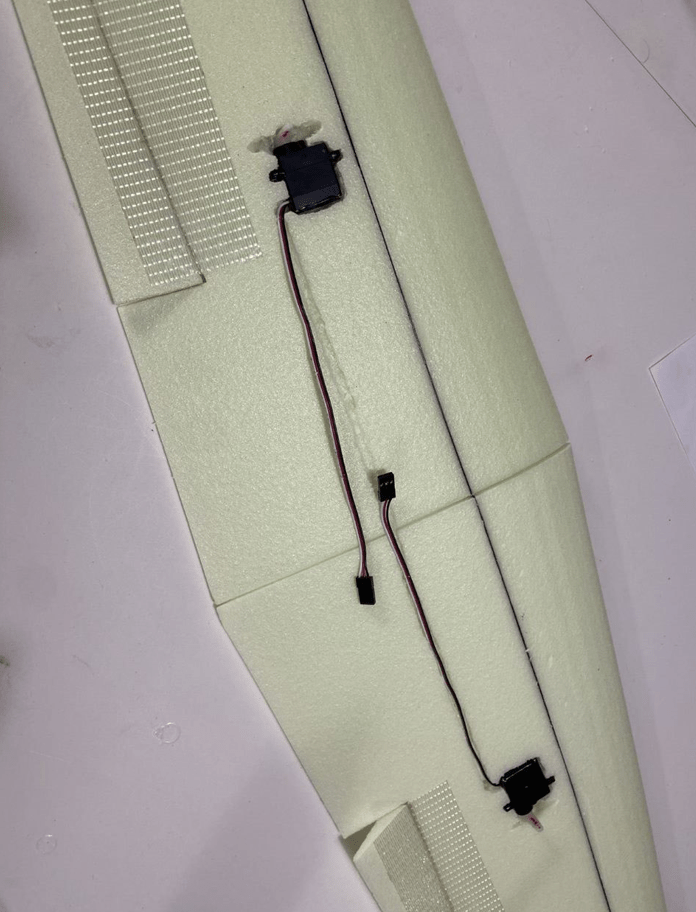

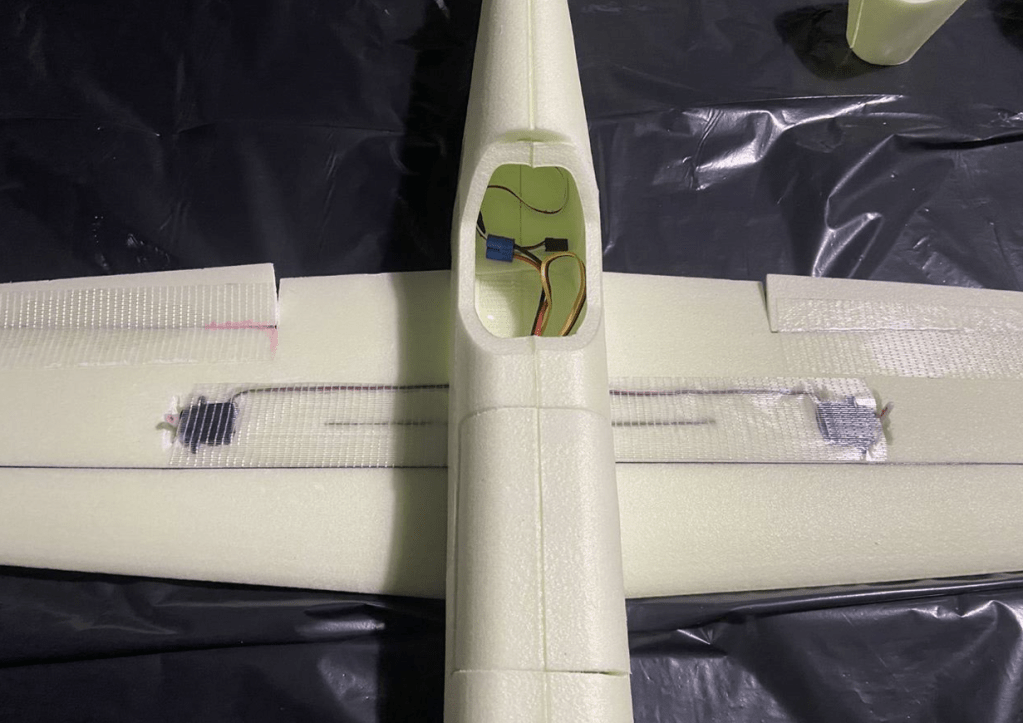

Finito di incollare la parte inferiore, giriamo il modello. Posizioniamo i servi nelle opportune sedi e facciamo arrivare i cavi all’interno della fusoliera. Utilizzando del nastro di carta posizioniamo il tutto in modo temporaneo, giusto il tempo per incollare l’ala alla fusoliera.

Fatto questo incolliamo la giunzione tra il bordo superiore dell’ala e la fusoliera.

Cementite
Prima di procedere con la cementite dobbiamo portare i servi all’interno della fusoliera per evitare di bagnarli, quindi chiudiamo l’apertura con il nastro di carta.

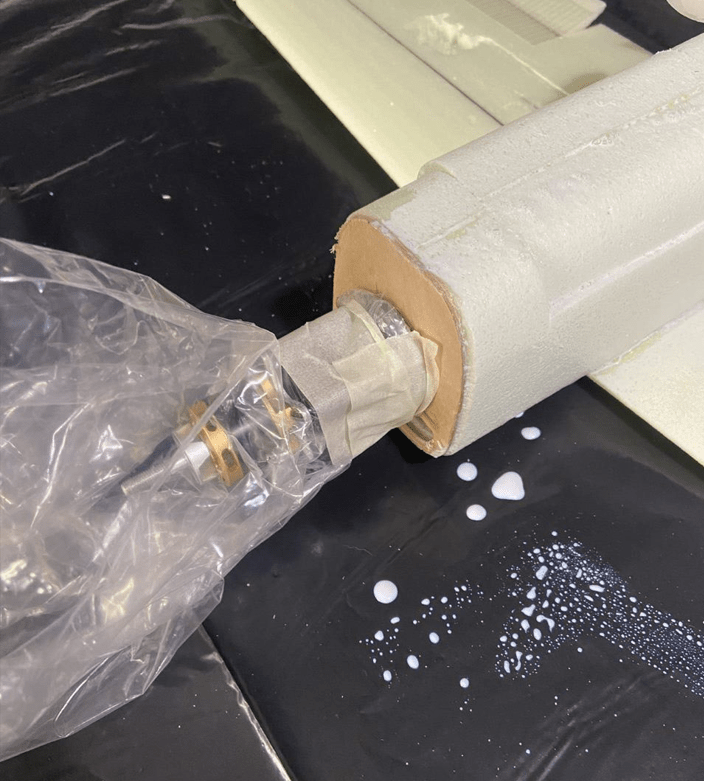

Per proteggere il motore possiamo chiuderlo in una busta di plastica.

Utilizzando un pennello pulito andiamo a ricoprire di cementite (non diluita) tutta la superficie in polestirele. Fate asciugare bene prima di proseguire. Una volta asciutto, carteggiate leggermente con carta vetrata fine.

Installazione servi e leverismi

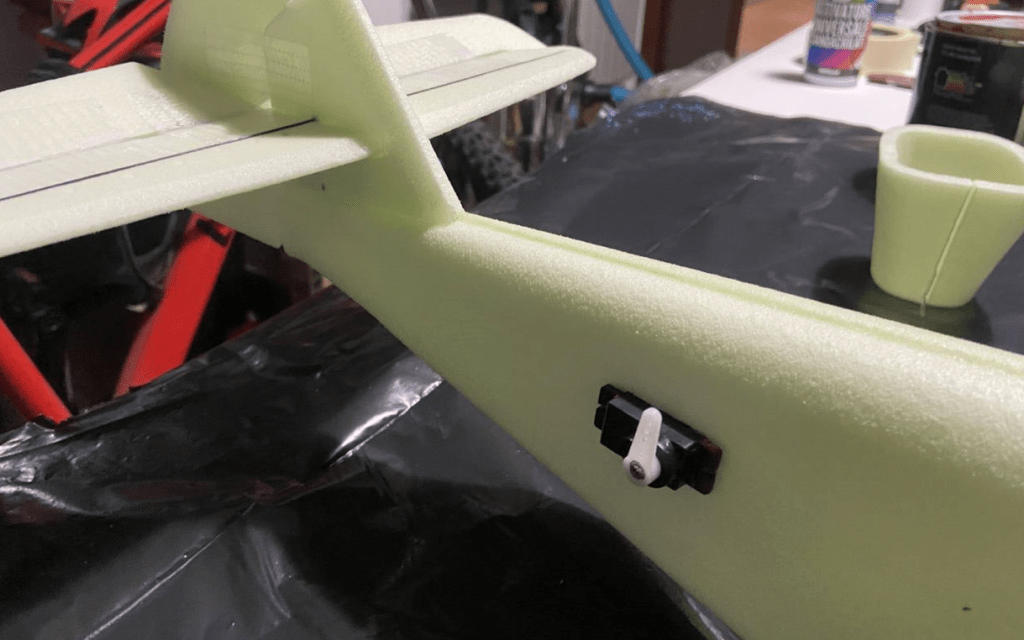

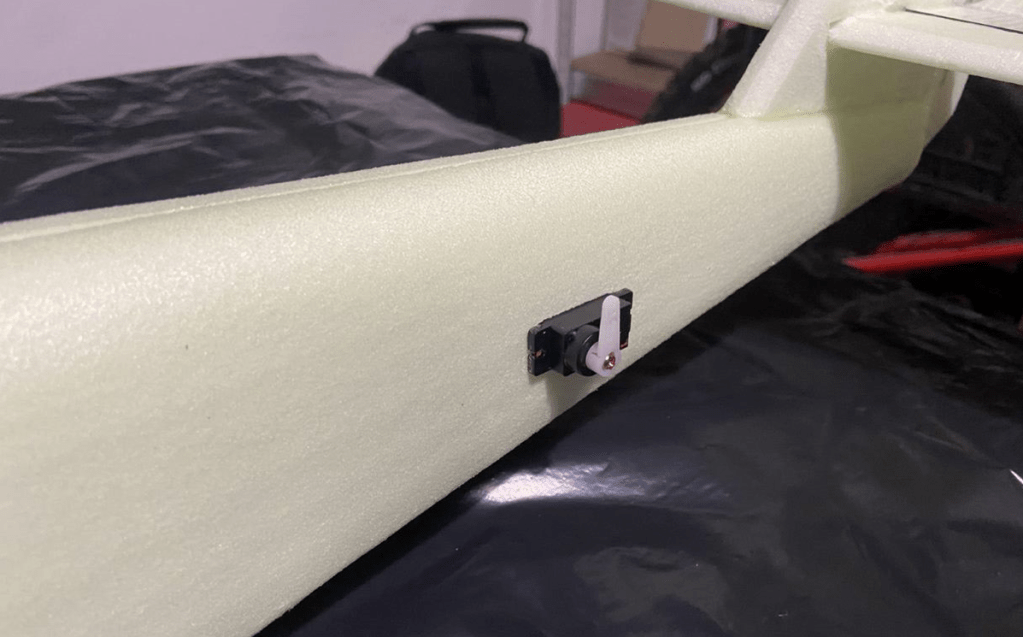

Dobbiamo installare quattro servi, due per gli alettoni, uno per il timone ed una per la stabilizzazione. I due servi degli alettoni devono essere uniti con una prolunga ad “Y”. Qui sotto le posizioni dei servi.



Una volta incollati i servi passiamo alla tiranteria. Come prima cosa fissiamo le squadrette alle superfici mobili, quindi con i servi e le superfici centrate assembliamo i tiranti.

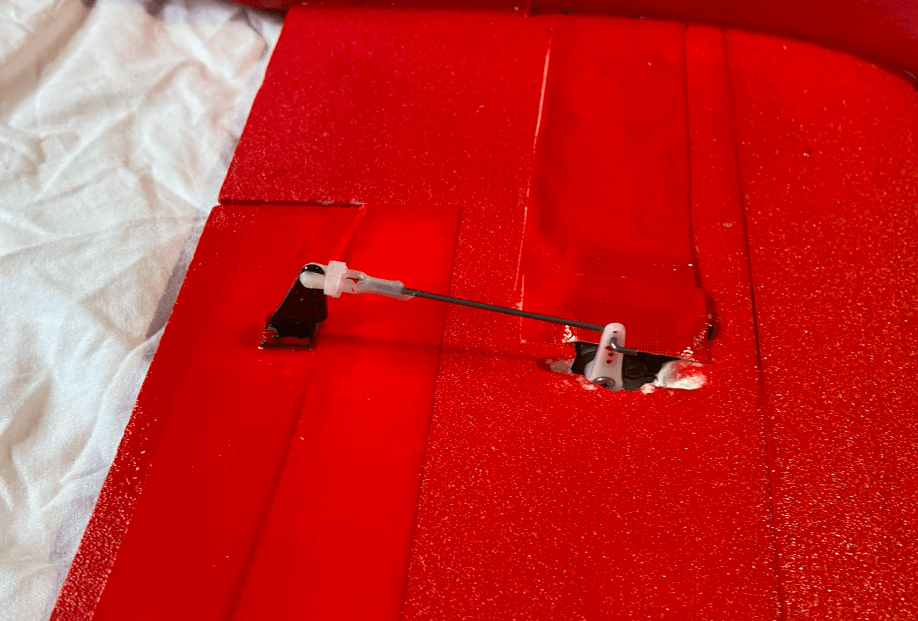

La foto sotto illustra il posizionamento della tiranteria dell’alettone.

La foto sotto illustra il posizionamento della tiranteria della stabilizzazione.

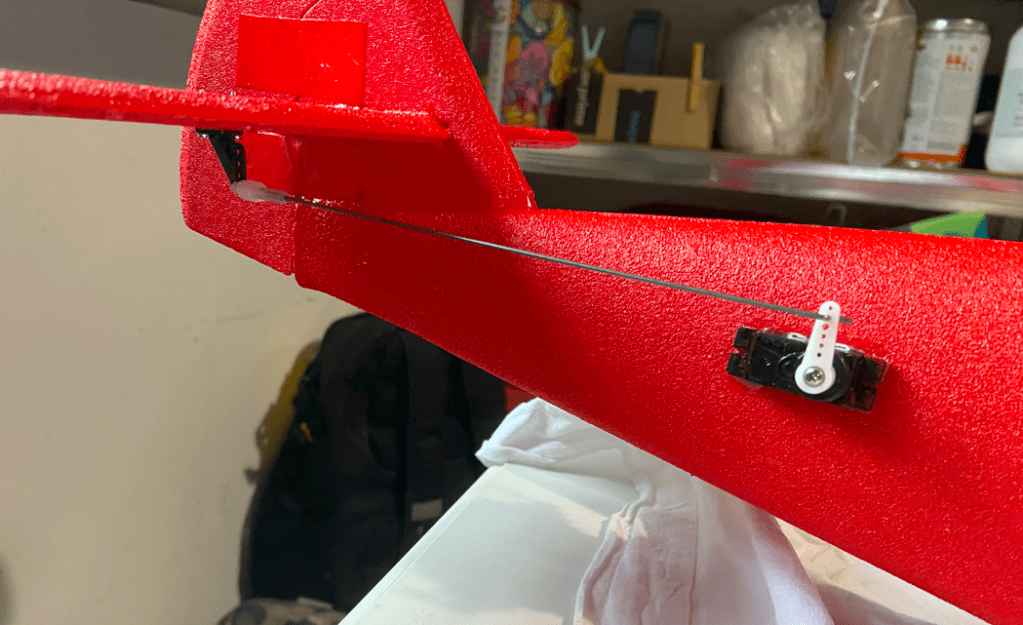

La foto sotto illustra il posizionamento della tiranteria del timone.

Nella foto seguente possiamo vedere tutti i servi al loro posto con la tiranteria installata.

Verniciatura
La verniciatura del modello deve essere realizzata esclusivamente utilizzando smalto ad acqua. Per limitare il peso consiglio di dare una sola mano di vernice.
Anche se tipicamente i combat hanno colorazioni che richiamano gli aerei da guerra, un po’ perché sono pacifista, un po’ perché voglio evitare di confondere nella mischia il mio aereo con altri, ho deciso di colorare rosso il mio combat.
Installazione ricevente e regolazione dei servi
Installiamo la ricevente all’interno della fusoliera, incollandola su un lato per mezzo di nastro biadesivo o velcro.
Installazione ESC
Come visto in precendeza abbiamo posizionato l’ESC sotto il portabatterie, adesso assicuriamolo utilizzando un pezzo di nastro biadesivo o velcro.
Installazione cockpit e naca

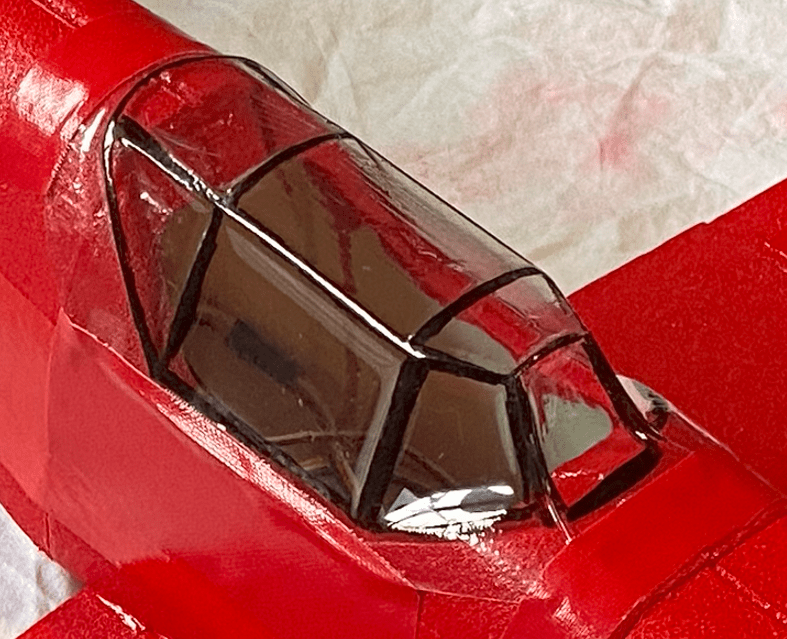

La stampa del cockpit viene fornita con del materiale in eccesso, necessita quindi di essere ritalgiata a misura. Una volta rimosso il policarbonato in eccesso possiamo procedere al posizionamento e al fissaggio, utilizzando nastro tramato. Per rendere più realistico il cockpit ho ripassato la traverse con il pennarello nero.

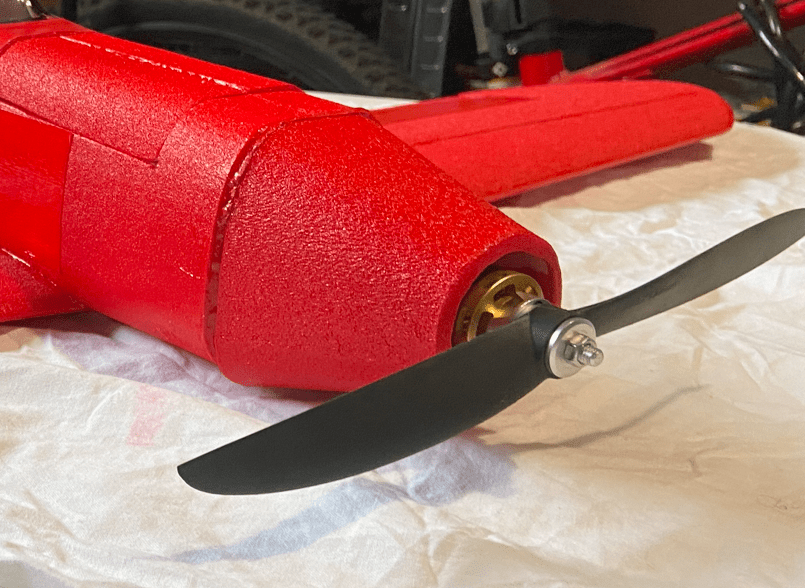

La naca, una volta che tutto il resto è a posto, può essere incollata al parafiamma. Volendo si può optare per un meccanismo di aggancio tipo nastro, magneti o velcro.

Regolazione servi
Come ultimo passaggio, regoliamo il movimento dei servocomandi.

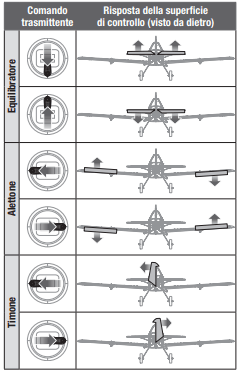

Per la regolazione del reverse utilizziamo la tabella qui sotto per accertarci che tutto si muova nel verso giusto. Se ci sono differenze agiamo sul reverse del comando sbagliato.

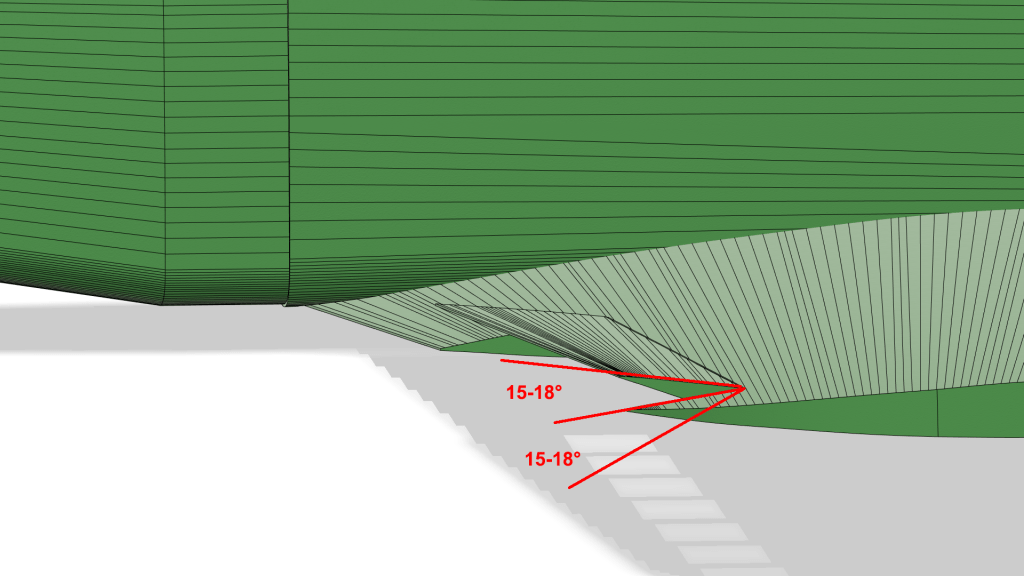

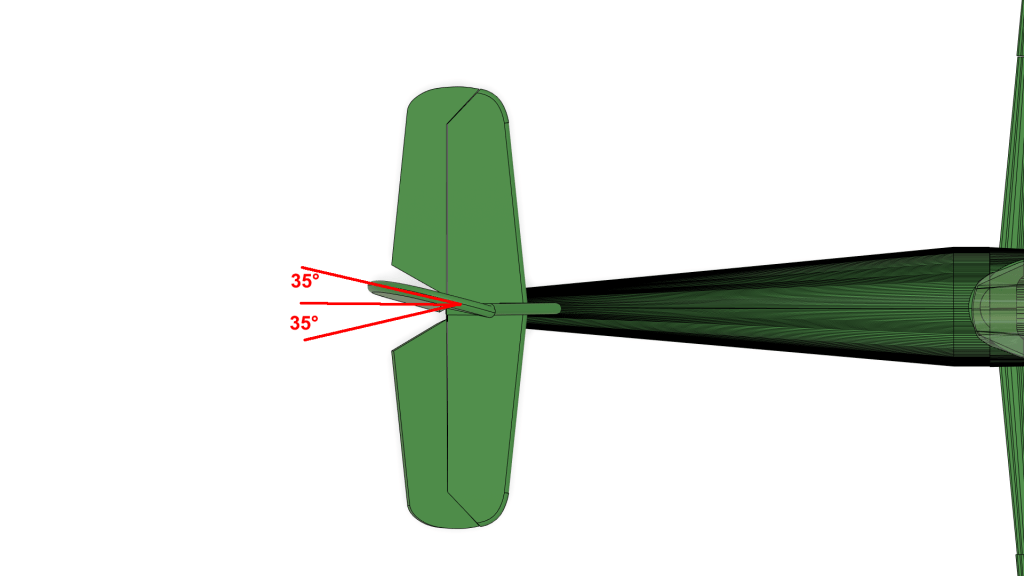

Oltre al reverse dobbiamo regolare i fine corsa ed eventualmente dual rate ed esponenziale. Si tratta di settaggi molto legati allo stile del pilota, quindi agite nel modo migliore per il vostro stile.

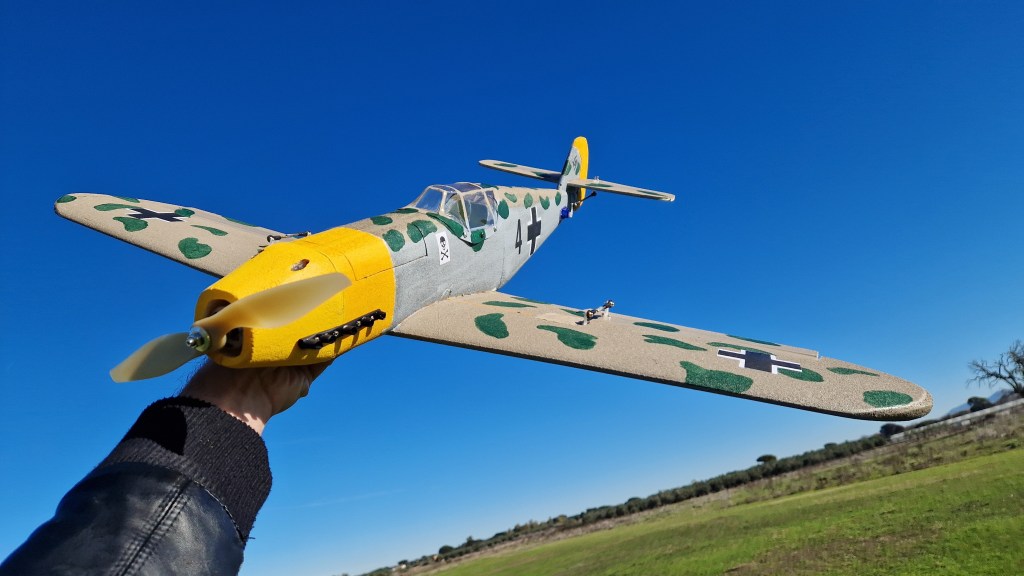

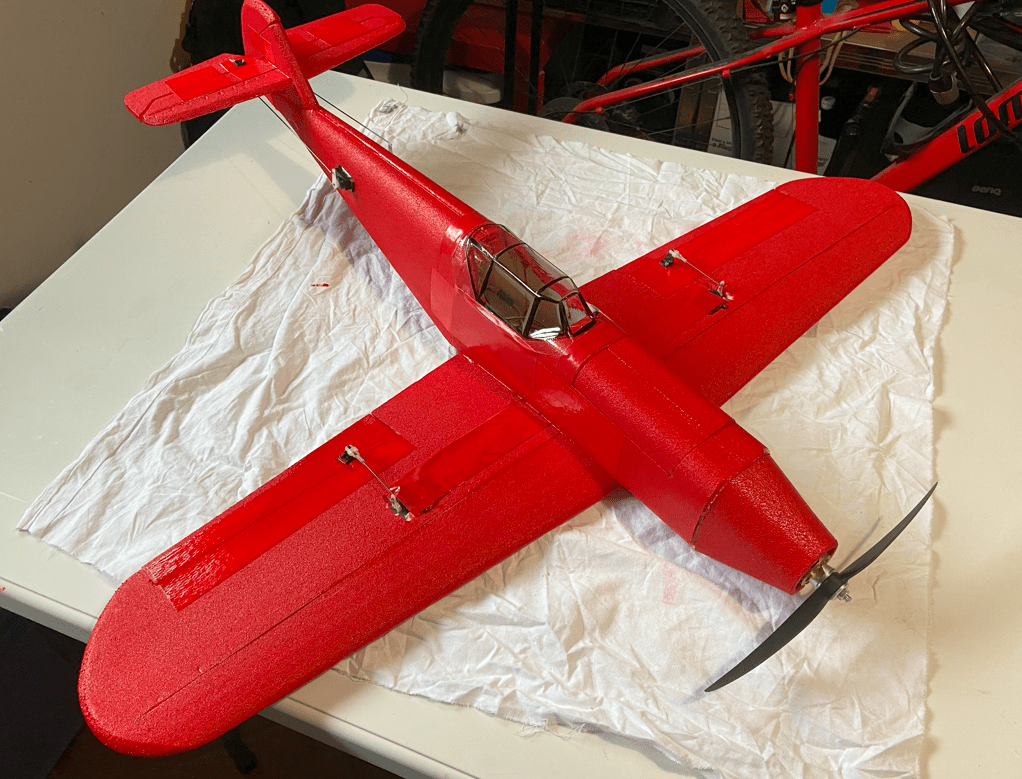

Abbiamo finito! Non ci resta che caricare le batterie e recarci al campo volo per vedere in aria la nostra nuova creazione.
La configurazione elettrica consigliata ci permette di volare in tutta sicurezza per almeno 4 minuti; settate il timer del vostro radiocomando e buon divertimento!
Spero sinceramente che questo articolo sia stato utile e piacevole. Se avete notato errori, mancanze o passaggi poco chiari potete scrivermi all’indirizzo “emiliano punto carlesi chiocciola gmail punto com”. Ovviamente potete scrivermi anche se l’articolo vi è piaciuto e avete suggerimenti o anche solo per farmi sapere che vi è stato utile.
